L’installation de système d’alarme est de plus en plus populaire. Et surtout, les usagers ont tendance à installer leurs systèmes eux même sans l’aide de professionnels.
Dans cet article, je vais vous montrer les étapes à suivre pour une installation d’un système antivol.
D’abord, commencerons par voir les équipements à installer dans un système d’alarme.
Quel équipement installer ?
Une installation de système d’alarme comprend le panneau principal, au moins un clavier ainsi que les dispositifs de détection.
- Le panneau principal
C’est le cerveau du système; tous les équipements de détection y sont connectés. Son bornier peut se connecter directement à 8 dispositifs de détection (8 zones). Plus encore via des extensions de zone. Il se connecte également avec des communicateurs qui peuvent être une ligne téléphonique, un GSM ou un communicateur Internet.
- Le clavier
Il permet aux utilisateurs d’armer ou de désarmer le système. Il permet aussi la configuration du système pour l’installateur. En somme, le clavier est le moyens de communiquer avec le système. Il est donc nécessaire d’installer un clavier dans chaque porte d’entrée pour pouvoir armer en sortant et désarmer en rentrant.
- Les dispositifs de détection
Les dispositifs de détection peuvent être les contacts de porte, les détecteurs de mouvement, les détecteurs de bris de vitre, les détecteurs de chaleur… etc.
- Panneau d’alimentations
Certains dispositifs de détection sont alimentés. Par exemple, les détecteurs de mouvement, les détecteurs de bris de verre, le panneau principal peut les alimenter grâce à son alimentation auxiliaire. Mais il ne fournit que 700mA. Par conséquence, en fonction du nombre d’appareils et de la distance également, nous devons installer des alimentations électriques pour pouvoir alimenter l’ensemble du système.

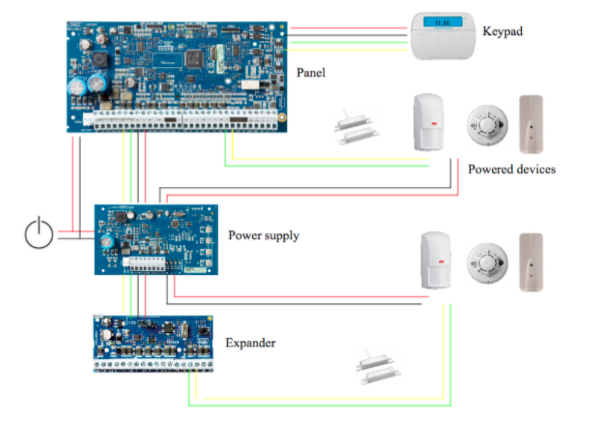

Le schéma ci-dessous montre l’équipement ASN dans un système d’alarme
Sur le schéma, le fil rouge et noir représente l’émetteur de puissance. Le jaune et le vert transmettent les données et l’état des appareils.
Maintenant qu’on a vu les équipements que l’on doit installer. Passons aux étapes d’installation d’un système.
Définir les zones
Si vous installez cotre système chez vous, donc vous devez connaitre tous les accès de votre maison ou votre local. Ou s’il s’agit d’un local de votre client, faites-en un tour. Prenez connaissance de tous les points susceptibles de donner accès à un intrus.
les points d’alarmes peuvent être les suivants :
- Les portes
- Fenêtres
- Les vitres
- Les trappes d’entrées de plafonds
Ces points correspondent aux zones que vous devez superviser.
Vous devez aussi prendre connaissance des portes d’entrée ou installer le ou les claviers.
Il est important aussi de savoir le nombre de partitions à programmer dans un local.
Les partitions permettent d’affecter les utilisateurs à leurs partition spécifiques. Et les empêcher d’armer ou désarmer les partitions dont ils ne font partie.
Établir un plan
Cette étape vous permettra de définir ou installer votre panneau. Si vous avez beaucoup de zones, donc vous devez définir ou installer vos extensions de zones et les blocs d’alimentation.
Le panneau principal doit être installé dans un endroit sûr. Les encensions de zones regroupent plusieurs zones et se connectent au panneau principal par un bus de communication. Ils permettent d’optimiser le câblage.
Les alimentations doivent alimenter les appareils et les sirènes, elles sont très souvent installées dans de grands locaux.
Câblage et installation des appareils
A ce stade de l’installation du système d’alarme, vous enchainer le câblage des zones puis l’installation des dispositifs.
Il y a un câblage approprié pour chaque appareil. Vous pouvez lire mon article sur le câblage des systèmes de sécurité pour en savoir plus.
Il existe également des emplacements appropriés pour installer chaque appareil. Vous pouvez lire les recommandations du fabricant et les fiches techniques d’installation pour une meilleure performance et efficacité de votre système.
Contacts de porte à installer sur les portes de périmètre et celle entre les différentes partitions. Les détecteurs de mouvement sont installés dans les couloirs, les halls d’entrée et les chambres ou bureaux avec fenêtre.
Vous pouvez installer des bris de verre devant de grandes baies vitrées, des portes vitrées et des vitrines. Ils sont intégrés avec un microphone qui détecte un bruit de verre brisé.
Et tant de dispositifs de détection sont disponibles pour les systèmes d’alarme pour détecter tout type d’événements. Les locaux ou le bâtiment à protéger déterminent le dispositif à installer réellement.
Démarrez et testez
À cette étape, nous mettons le système sous tension puis testons les alarmes de zone. il consiste à simuler l’alarme et à vérifier si tous les états d’alarme sont affichés sur le clavier et s’ils sont reçus par la station de télésurveillance si le système est surveillé.
Une fois toutes ces étapes terminées, votre bâtiment est sûr et sécurisé.
